電子工作するうえで壊れやすい、危険というＣＲＤの配線も当然あります。
本章は、実際に配線してみようとした場合に起こるかもしれない「壊れる使い方」です。
実は、現場ではこちらの方が有益だったりします。

（例）ＬＥＤと並列に接続した

この配線はＬＥＤと並列にＣＲＤを挿入配線しています。
一見問題なさそうですが、ＬＥＤに流れる電流を制限するものが何もないので、ＬＥＤは過電流であっという間に壊れてしまいます。
ＣＲＤは自分自身で電流を制限しますので電流では壊れませんが、バッテリーの電圧が全て印加されるので、ＣＲＤで消費する電力に問題がでてきます。
もし、消費電力値がＣＲＤの耐えられる値以上だったとすると、ＬＥＤと同じように焼けて壊れてしまいます。

（例）極性を逆に配線した

ベテランでもポカミスでやってしまうことのある接続です。
ＣＲＤが流したい電流の方向とは逆の向きに接続されています。
この場合、ＣＲＤは普通のダイオードと違い逆方向の電流は阻止してくれません。
ＣＲＤの仕様を見ると、普通のダイオードと異なり逆方向にも電流が流れます。
そして、その電流は数十ｍＡ程度しか耐えられません。
つまり、逆方向の接続では定電流機能が発揮できないため、ＣＲＤまたはＬＥＤが壊れてしまう可能性が高くなります。
ちなみに、２ケのＣＲＤをお互い逆方向に接続すると、両方向で定電流化することができます。
逆方向になっているＣＲＤが壊れる電流以下に定電流化するわけです。
こういう使い方は、交流を電源として使用する場合よく用いられます。

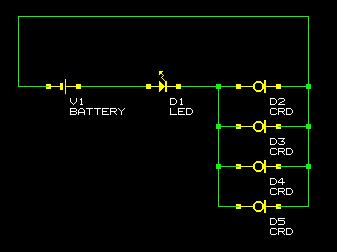

（例）電流を増やしたくてＣＲＤを多数並列接続した

これは、ＣＲＤの使い方の一つで良く取り上げられている方法です。
では、何が問題になるのでしょうか。
問題となりやすいのは、実は発熱です。
ＣＲＤ 1ケあたりの発熱量は少なくとも、それが何ケも集まると大きな発熱になります。
ＣＲＤも抵抗と同じく　電圧ｘ電流分　の発熱はしますので、ＣＲＤをテープ等でぐるぐるまとめているような場合や、狭い空間におしこめている場合は、熱が逃げにくいため温度がどんどん上がっていきやすくなります。
よくある方法といえども注意が必要です。

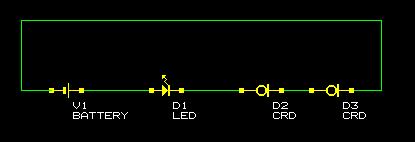

（例）ＣＲＤを直列に２個配線した

この場合は、壊れる使い方というよりは、意味ないかな？という使い方になります。
上記回路の場合、ピンチオフ電流値の低い方のＣＲＤが有効になります。
例えば、１０ｍＡと２０ｍＡのＣＲＤを使ったとすると、定電流値は低い方の１０ｍＡになります。
そして、電圧のかなりの部分が１０ｍＡのＣＲＤにかかることになります。
尚、同じ仕様のＣＲＤを直列にした場合は、ピンチオフ電流値が同じなので特に問題ににはなりません。
この配線の低いＣＲＤ１ケだけの場合とほとんど変わらないということで意味のない配線です。
例外として、耐電圧を増やす目的の場合はＣＲＤを直列にしますが、その場合は同じ仕様のＣＲＤを用いて、かつ個々のＣＲＤと並列にツェナーダイオードを接続します。
